فر تونلی 8 متری کلاس 100

در چین، فر تونلی 8 متری کلاس 100 Dingfeng را می توان سفارشی کرد. این جعبه 8 متر طول دارد و از یک سیستم برق قدرتمند 88 کیلوواتی تغذیه می کند. دارای طراحی مدولار است و به طور خاص برای خشک کردن صفحه نمایش در سطح جهانی و پخت دقیق اجزا ایجاد شده است. مجهز به سیستم فیلتراسیون فن با دمای بالا و مطابق با استانداردهای خلوص هوا ISO 5 است که تضمین می کند محصولات شما بدون هیچ گونه آلودگی از جریان گرما عبور می کنند. مشتریان گرامی ما از سراسر جهان، از شما برای خرید این محصول از کارخانه ما در چین استقبال می کنند.

ارسال استعلام

توضیحات محصول

فر تونل 8 متری کلاس 100 Dingfeng DFHK7008 Direct Factory از یک گردش هوای گرم تحت مکش منحصر به فرد استفاده می کند. تکنولوژی انرژی الکتریکی از طریق اجزای پیشرفته فولاد ضد زنگ به انرژی حرارتی تبدیل می شود و سپس توسط فن های گردشی کم صدا از طریق فیلتر هوای 100 سطحی با راندمان بالا تحت فشار قرار می گیرد. ما نیز یکپارچه شده ایم لامپ های مادون قرمز فیبر کربن خلاء، فرآیند را از RT تا 100 درجه سانتیگراد در مدت ≤15 دقیقه تکمیل می کند. دلتا DTE-10T ماژول دما و تنظیم قدرت SCR می توانند به کنترل دما دست یابند.

تعمیر و نگهداری و ایمنی

مناطق دما از طراحی درب جانبی استفاده می کنند که برای نگهداری و تمیز کردن راحت است. هر کدام منطقه دما مجهز به ورودی های هوای قابل تنظیم برای تسهیل خروج گازهای زائد است. ادغام می کند مکانیسم های حفاظتی جامع مانند نشت، افت فاز، اضافه بار، دمای بسیار پایین و تک دکمه توقف اضطراری برای اطمینان از عملکرد پایدار فر تونل صنعتی 8 متری.

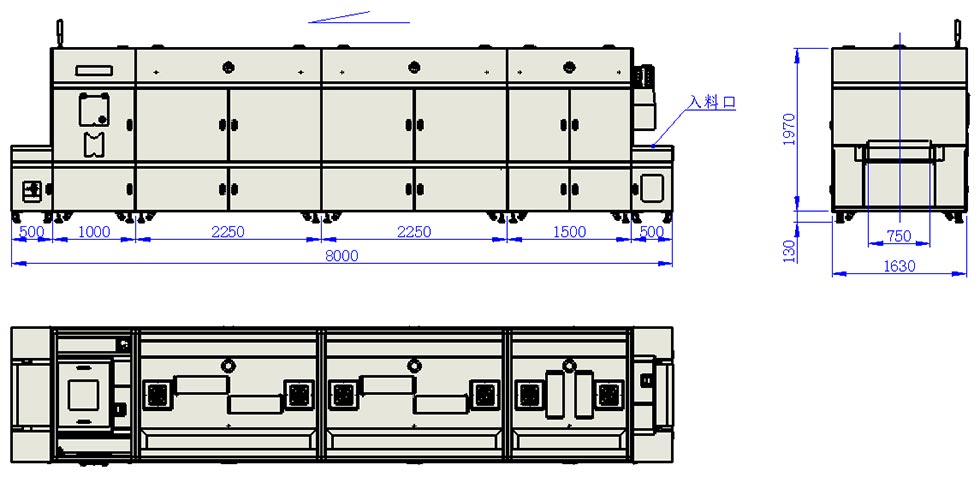

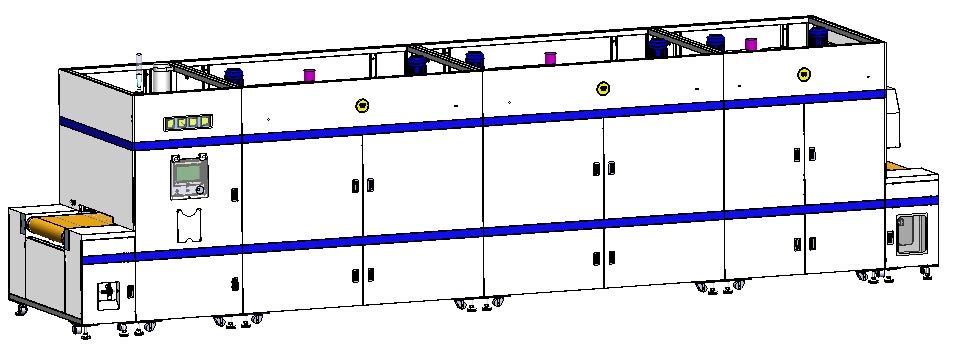

8m Class 100 Tunnel Oven

پارامترهای فنی اصلی

خیر	مورد	مشخصات
1	مدل	DFHK7008
2	ابعاد کلی	L8000 * W1630 * H2100mm
3	قدرت	AC380V 88KW 50Hz
4	طول موثر ورودی	500 میلی متر
5	طول منطقه 1	1500 میلی متر * 1 بخش
6	طول منطقه 2 و 3	2250mm * 2 بخش
7	طول منطقه خنک کننده	1000 میلی متر
8	طول خروجی	500 میلی متر
9	پهنای نوار نقاله موثر	700 میلی متر
10	ارتفاع موثر نوار نقاله	0 تا 80 میلی متر قابل تنظیم
11	سرعت نوار نقاله	0.5 تا 3 متر در دقیقه قابل تنظیم است
12	ارتفاع کار	30±900 میلی متر
13	حالت پخت	گردش هوای گرم
14	محدوده دمای پخت	RT~180℃
15	یکنواختی دما	≤±3℃
16	نرخ گرمایش	RT~100℃ ≤ 15 دقیقه
17	دمای سطح فر	≤محیط +8℃
18	حالت تولید	تولید مداوم و بدون وقفه
19	عنصر گرمایش	لوله گرمایش فولاد ضد زنگ / لامپ IR موج متوسط
20	تسمه نقاله	تسمه مش تفلون مقاوم در برابر درجه حرارت بالا
21	اگزوز طبیعی فر	3 خروجی، قطر 4 اینچ، ~0.8m³/min هر کدام
22	اگزوز گاز زباله فر	2 خروجی، قطر 5 اینچ، هر کدام ~ 9 متر مکعب در دقیقه
24	سیستم خنک کننده	خنک کننده آرام کلاس 1000 FFU + فن سانتریفیوژ پایین با صدای کم. 23 متر مکعب در دقیقه، قطر 6 اینچ، 1 خروجی
25	کل جریان گاز زباله	~43 متر³ در دقیقه
26	تمیزی فر	Static Class 100، Dynamic Class 1000
27	حفاظت ایمنی	محافظت در برابر نشت، اضافه بار، دمای بیش از حد و توقف اضطراری
28	اکتساب داده	اکتساب داده MES و عملکرد اسکن خودکار

مدل جزء اصلی

خیر	نام قطعات	مشخصات / مدل	نام تجاری و مبدا
قسمت مکانیکی
1	موتور محرک	CH32-400W-120-SZ 380V افقی، شفت خروجی Ø32 افقی	برند داخلی
2	تسمه مشبک نقاله تفلون	دور طول 16700W750 میلی متر، سفید شیری، مش 11، با نوار راهنمای سیلیکونی، فاصله مرکزی نوار راهنما 720 میلی متر	برند داخلی
3	فن گردش هوای گرم	1.5KW-2P، طول شفت 190، قطر شفت Ø24mm، سرعت 2800r/min	برند داخلی
4	فیلتر HEPA	L900W274T180mm Class100L900W424T180mm Class100	برند داخلی
5	لوله گرمایش فولاد ضد زنگ 304	1.2 کیلو وات نوع L 220 ولت، 1.5 کیلو وات نوع L 220 ولت	برند داخلی
6	لامپ IR	فیبر کربن وکیوم لوله IR، 0.8KW * L845mm	برند داخلی
7	چرخ فن تیغه ای درج شده	10.5 اینچ نوع B، سوراخ شفت Ø24 میلی متر	برند داخلی
8	فن گاز اگزوز	CY125 200W 220V، سمت راست 90 درجه	برند داخلی
9	فن سانتریفیوژ	موتور چدن CY180 750W، سرعت 2850r/min	برند داخلی
10	گیج فشار دیفرانسیل	0-300Pa	برند داخلی
11	غلتک چسبنده گرد و غبار	طول 690 میلی متر، OD 94، ID 76، برش بدون چاقو، ویسکوزیته متوسط تا بالا	برند داخلی
12	نوار آب بندی	KX-27 (16x21)	برند داخلی
قسمت کنترل
13	مدار شکن نشتی زمین	3P+N-C250A	CHINT
14	کنتاکتور AC	LC1N-1810 220 ولت	اشنایدر
15	کنتاکتور AC	LC1N-1210 220 ولت	اشنایدر
16	کنتاکتور AC	LC1N-4011 220 ولت	اشنایدر
17	رله اضافه بار حرارتی	LRN12N 5.5-8A	اشنایدر
18	رله میانی	MY4NJ DC24V	OMRON
19	PLC	H5U-1614MTD-A8	نوآوری
20	صفحه نمایش لمسی	MT8102iE	وین ویو
21	ماژول کنترل دما	DTE-10T	دلتا
22	سنسور دما (ترموکوپل)	WRNT-01/02 K-Type	هوالینگ
23	ماژول 3 فاز SCR	J3-SCR-75LA	Aoyi
24	اینورتر	220V 0.4KW، Shihlin، با عملکرد ارتباطی	شیهلین
25	اینورتر	380V 3.7KW، Shihlin، با عملکرد ارتباطی	شیهلین

مزایای ما

مشتریان می توانند نقشه ها را بر اساس نیازهای واقعی خود سفارشی کنند. فر تونلی کلاس 100 8 متری کاملاً مطابقت دارد با استانداردهای تصفیه 1000 سطحی هر سه بخش از مناطق دما به طور مستقل و دقیق هستند توسط Delta PLC همراه با تریستورهای SCR کنترل می شود و توسط لامپ های مادون قرمز دور تکمیل می شود تا به سرعت بهبود یابد. را اثر درمانی فر مجهز به فیلتر کارآمد در دمای بالا و توری تفلون درجه حرارت بالا می باشد کمربند است مجهز به دستگاهی برای جلوگیری از انحراف و غلتک های گرد و غبار چسبنده خود تمیز شونده راحت. بخش خنک کننده از a استفاده می کند فن هزار سطحی جریان آرام و یک فن اگزوز اجباری پایین برای کار با هم، هوای گرم را در فضای باز تخلیه می کند. به دستیابی به بهترین اثر خنک کننده هوا مشتریان می توانند نقشه ها را بر اساس نیازهای واقعی خود سفارشی کنند.

پشتیبانی از پیکربندی

معماری کنترل کوره پخت نیمه هادی توسط Innovance H5U PLC و Weinview MT8102iE پشتیبانی می شود. صفحه نمایش لمسی، ارائه رابط های صنعتی 4.0 برای جمع آوری داده های MES و عملکردهای اسکن خودکار. را سیستم از کنتاکتورهای AC اشنایدر و رله های Omron تشکیل شده است که در یک محفظه ضد گرد و غبار قرار گرفته اند. این انتخاب از با کیفیت بالا اجزای سازنده، همراه با اینورتر شینینگر، تضمین می کند که تسمه مش تفلون با عرض 700 میلی متر یک صافی را حفظ می کند. و سرعت بدون مزاحمت 0.5 تا 3 متر در دقیقه، از ویفرهای دقیق و PCBA شما در برابر لرزش یا مکانیکی شوک
