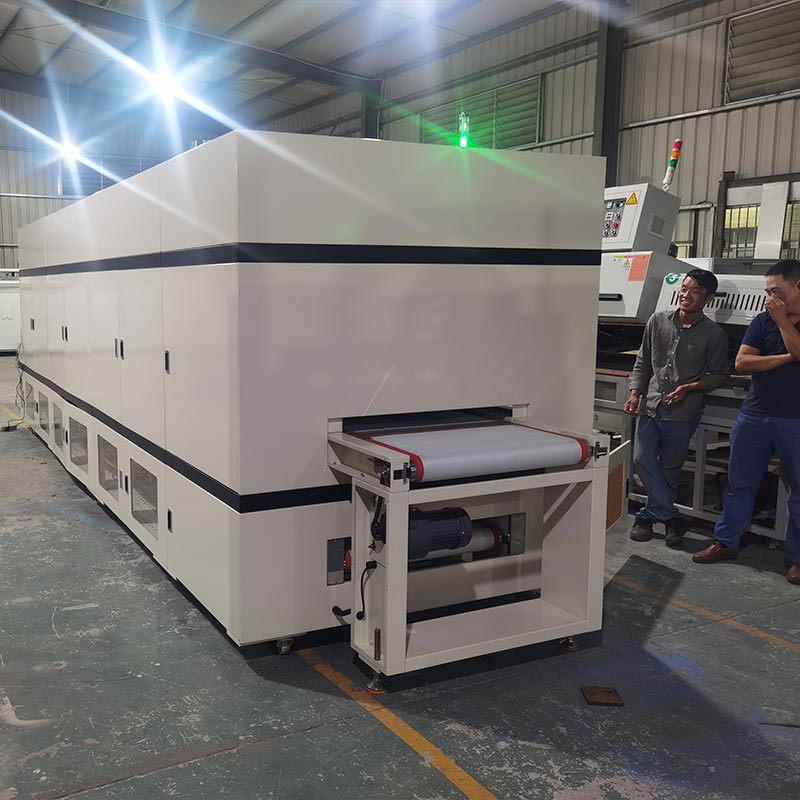

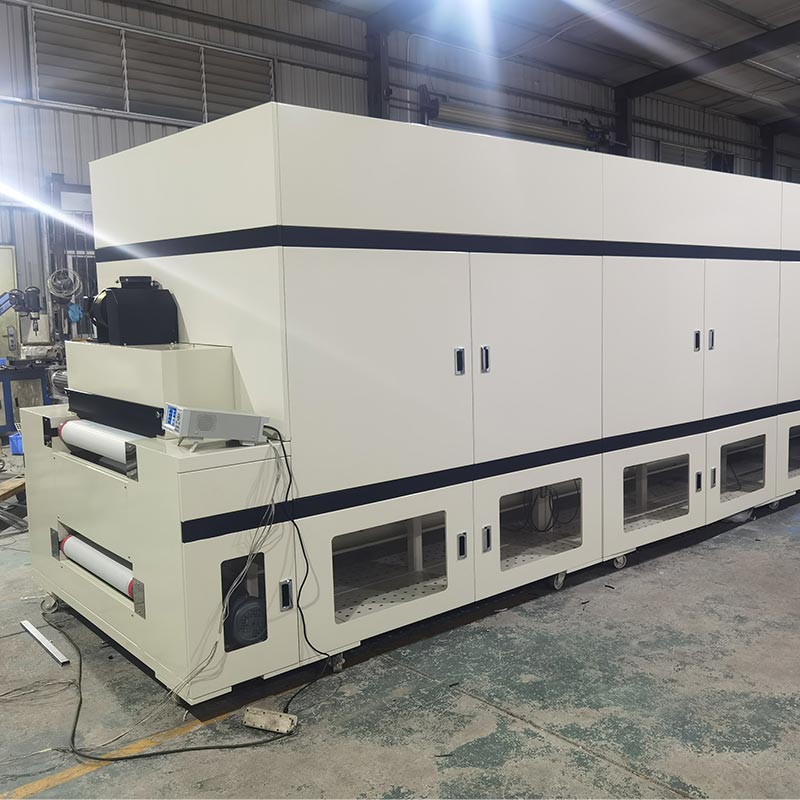

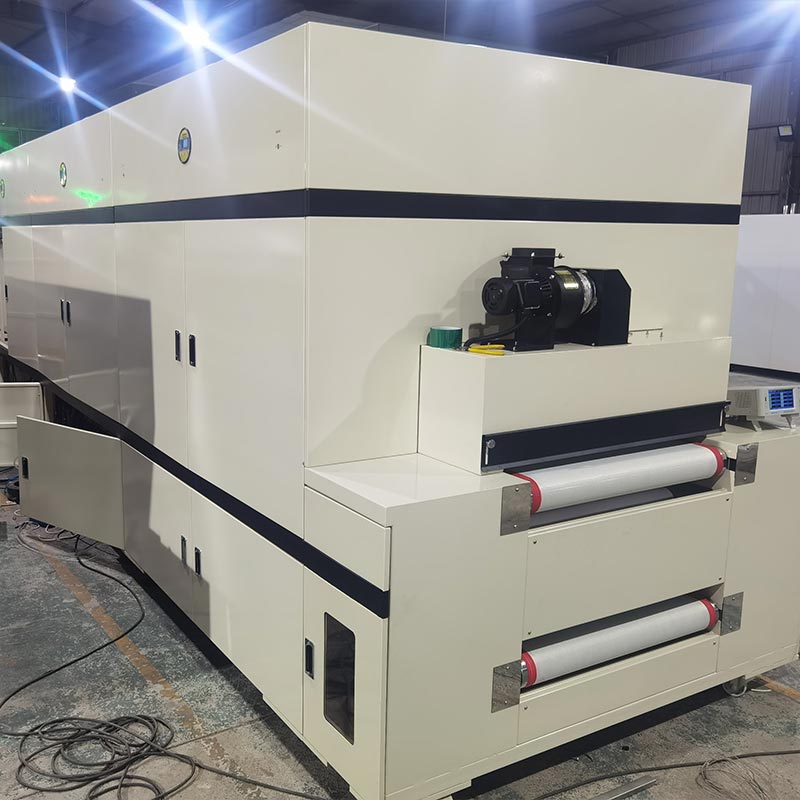

کوره تونلی برد مدار

برای دستیابی به توزیع یکنواخت گرما در کوره تونلی تخته مدار، تنها تکیه بر گرمایش کافی نیست. کنترل دینامیک سیالات دقیق نیز ضروری است. به عنوان یک تولید کننده بزرگ، Dingfeng یک تحت فشار طراحی کرده است سیستم اگزوز که می تواند یک پرده هوای عمودی و بدون آشفتگی را در عرض تسمه نقاله 700 میلی متری تشکیل دهد. این موتور که توسط یک موتور 2.2 کیلوواتی محور بلند و یک پروانه 12 اینچی SUS304 هدایت می شود، می تواند هوای گرم تصفیه شده را به داخل دستگاه فشار دهد. منافذ ریز بردهای مدار چند لایه این امر به‌ویژه برای مدارهای چاپی انعطاف‌پذیر مهم است زیرلایه سبک وزن را تثبیت کنید و اجازه دهید با تسمه مش تفلون تماس پیدا کند و از پدیده های نوسان و حرکت که معمولاً در کوره های همرفت استاندارد دیده می شود.

اصل کار

اجاق تونلی برد مداری مدل DFHK7008 از لوله های حرارتی فولادی ضد زنگ برای گرمایش استفاده می کند. با گرمای کم نویز ترکیب شده است فن گردش هوا و فناوری تهویه هوای برگشتی زیر جعبه. هوای گرم، پس از پردازش توسط فیلتر کارآمد در دمای بالا، به طور یکنواخت بر روی سطح محصول فشرده می شود. می تواند به صورت خودکار دست یابد کنترل دما، دمای ثابت، و توقف خودکار در دمای بیش از حد، دارای ایمنی، راحتی، حفاظت از محیط زیست و حفظ انرژی فضای داخلی فر به طور کامل از روکش آینه ای ساخته شده است صفحات فولادی ضد زنگ لایه عایق با پنبه عایق آلومینیوم 120K اسید سیلیسیک پر شده است. را انتقال از تسمه مشبک مقاوم در برابر درجه حرارت بالا تفلون با کیفیت بالا و مجهز به کنترلر و مبدل فرکانس کنترل شده توسط سیستم کنترل الکتریکی ولتاژ پایین.

کیفیت پیکربندی

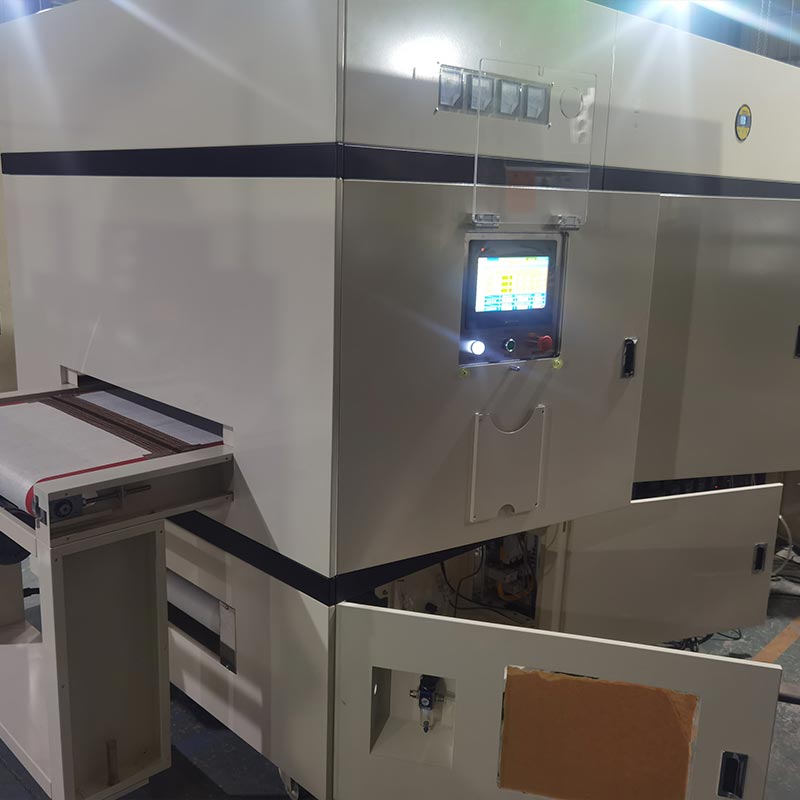

سیستم کنترل الکتریکی کوره تونلی برد مدار مجهز به قطعاتی از برندهای برتر در منزل و خارج از کشور، از جمله Mitsubishi H5U-1614MTD-A8 PLC، صفحه نمایش لمسی MT8102iE، ماژول کنترل دما DTE-10T، و پروب های نوع K WRNT-01/02 برای اندازه گیری دقیق دمای قسمت اجرای گرمایش. سه فاز ماژول سیلیکونی قابل کنترل J3-SCR-75LA برای تنظیم توان پایدار هدایت می شود. از نظر سیستم انتقال دو مبدل فرکانس شیلین (220 ولت 0.4 کیلووات و 380 ولت 3.7 کیلووات) با عملکردهای ارتباطی و سری اشنایدر قطعات مجهز شده اند، از جمله مدار شکن نشتی 3P+N-C 250A برای حفاظت کامل از توان. سری LC1N کنتاکتورهای AC (1810، 1210، 4011) با مشخصات چندگانه مسئول باز و بسته شدن هر یک هستند. مدار، و با رله حرارتی LRN12N و رله میانی MY4NJ برای اطمینان از بالا بودن بسیار بالا ترکیب می شوند. پایداری و ایمنی عملیات تجهیزات از منبع تا پایانه.

مدل جزء اصلی

سوالات متداول

Q1: چگونه این اجاق از "اثر پاپ کورن" در پخت PCB چند لایه جلوگیری می کند؟

پاسخ: "اثر پاپ کورن" زمانی رخ می دهد که رطوبت به دام افتاده خیلی سریع منبسط شود. کوره تونلی برد مدار ما از رمپ های گرمایش خطی با کنترل SCR استفاده می کند. با کنترل دقیق نرخ افزایش دما، اجازه می دهیم رطوبت داخلی برای پخش ایمن از طریق لایه‌های پیش‌آغاز قبل از رسیدن به حداکثر دمای پخت، اطمینان از دست نخورده ماندن پیوندهای بین لایه ای.

Q2: آیا جریان هوا به اندازه کافی قدرتمند است که سوراخ های با نسبت تصویر بالا را خشک کند؟

ج: بله. Plenum تحت فشار پایین پیش نویس ما به طور خاص طراحی شده است تا هوای گرم را به سمت ورودی های با نسبت تصویر بالا هدایت کند. را فشار عمودی تضمین می کند که هوا به جای اینکه فقط سطح را از بین ببرد، به سوراخ ها نفوذ می کند برای کم آبی کامل قبل از مراحل لحیم کاری یا آبکاری ضروری است.

Q3: آیا می توانیم این فر تونلی را در یک خط SMT کاملاً خودکار ادغام کنیم؟

ج: قطعا. میتسوبیشی PLC و موتورهای تبدیل فرکانس با نقاط اتصال رزرو شده طراحی شده اند اتصال Industry 4.0. داده های سرعت و دما نوار نقاله را می توان با بالادست شما همگام کرد ربات‌های انتخابی یا ایستگاه‌های بازرسی پایین‌دست، که گردش کار یکپارچه و خودکار را تضمین می‌کند.
