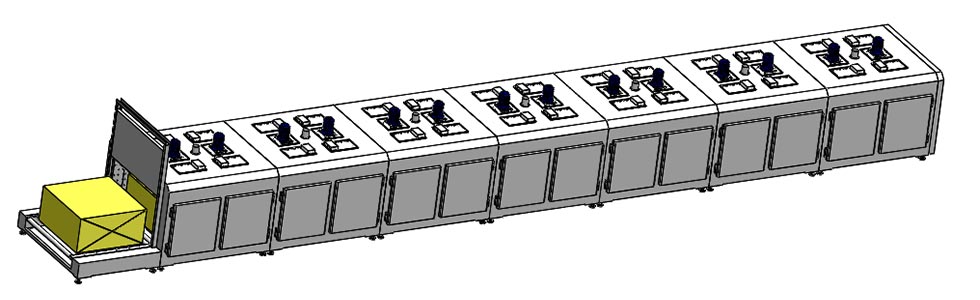

اجاق تونلی نوار نقاله غلتکی

برای دستیابی به یکنواختی دما در یک کوره داخلی با ارتفاع موثر 700 میلی متر، جریان هوا پیچیده طراحی مورد نیاز است. شما می توانید اجاق تونلی نوار نقاله غلتکی را در Dingfeng سفارشی کنید، که دارای جریان افقی بالا است. سیستم جریان متقابل این موتور توسط موتورهای مستقل 1500 واتی با پروانه های 12 اینچی چند تیغه ای به حرکت در می آید. هوای گرم اجباری است از طریق صفحات سوراخ دار فولاد ضد زنگ طراحی شده ویژه از هر دو طرف، سپس روی سطح محصول همگرا می شود، و از طریق درگاه اگزوز بالا باز می گردد و اطمینان حاصل می کند که دمای یکنواخت در کل فر 15.6 متری وجود دارد. در محدوده ± 5-8 درجه سانتیگراد به طور پایدار عمل می کند.

فرآیند گرمایش

کوره تونلی نوار نقاله صنعتی از طریق عملکردهای حفاظتی ایمنی مانند اتوماتیک کار می کند کنترل دما، تثبیت دقیق دما، و خاموش شدن خودکار در صورت تجاوز از حد مجاز دما. فضای داخلی اجاق به طور یکنواخت با صفحات فولادی ضد زنگ با روکش آینه ای و عایق ساخته شده است. لایه با پشم سنگ عایق آلومینیوم 120K سیلیکاژل پر می شود تا اثر عایق حرارتی مورد نظر حاصل شود. را قاب خارجی از پروفیل های آهنی ساخته شده است که به هم جوش داده شده اند، در حالی که پانل بیرونی کوره توسط لیزر تشکیل شده است. برش و سپس هیدروفرمینگ روی صفحات فولادی نورد سرد. لوله های گرمایش فولاد ضد زنگ برای گرمایش استفاده می شود، و در ترکیب با یک فن اگزوز گریز از مرکز کم صدا، یک سیستم گردش هوای گرم کارآمد تشکیل می شود. اجازه می دهد تا گرما به طور یکنواخت به سطح محصولات پخش شود.

گواهی پیکربندی ما

اجاق نوار نقاله غلتکی Dingfeng مجهز به PLC پیشرفته و رابط صفحه نمایش لمسی 10.2 اینچی، کنترل سیستمی که با استانداردهای Industry 4.0 مطابقت دارد. اپراتورها می توانند به راحتی دما، موتور را در زمان واقعی مشاهده کنند فرکانس و جریان خروجی مهمتر از همه، عملکرد ضبط داده داخلی می تواند منحنی های حرارتی را برای بالا ذخیره کند تا 90 روز چه در حال بهینه‌سازی چرخه‌های تولید باشید یا مدارک فرآیندی برای ممیزی مشتری ارائه دهید، فرکانس ذخیره سازی قابل تنظیم تضمین می کند که هر دسته از خط تولید 2 متر در دقیقه شما دارای حرفه ای است پشتیبانی از داده ها

پارامترهای فنی اصلی

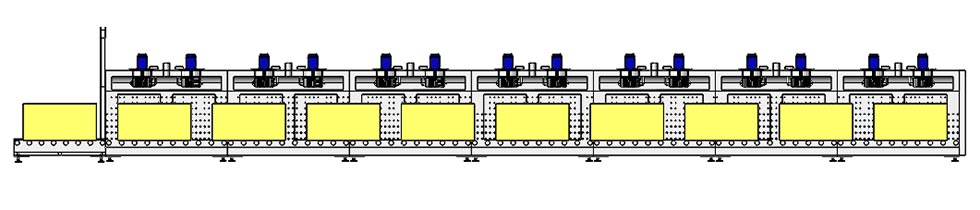

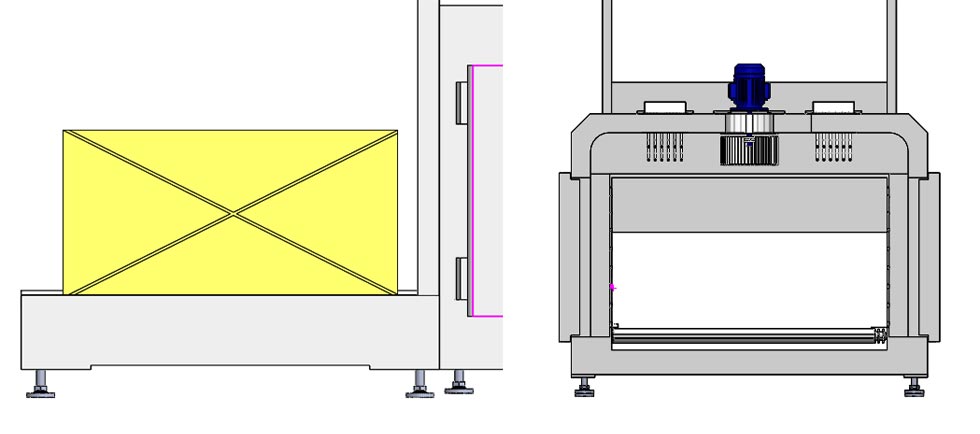

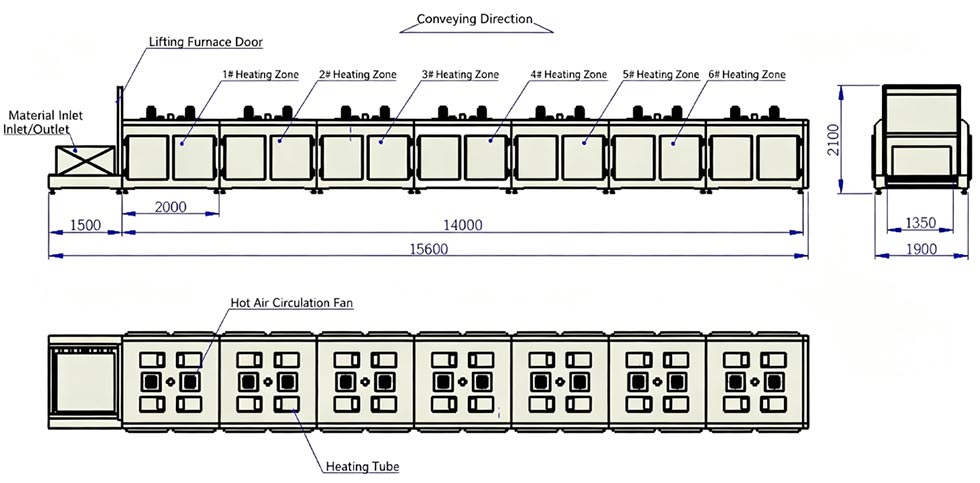

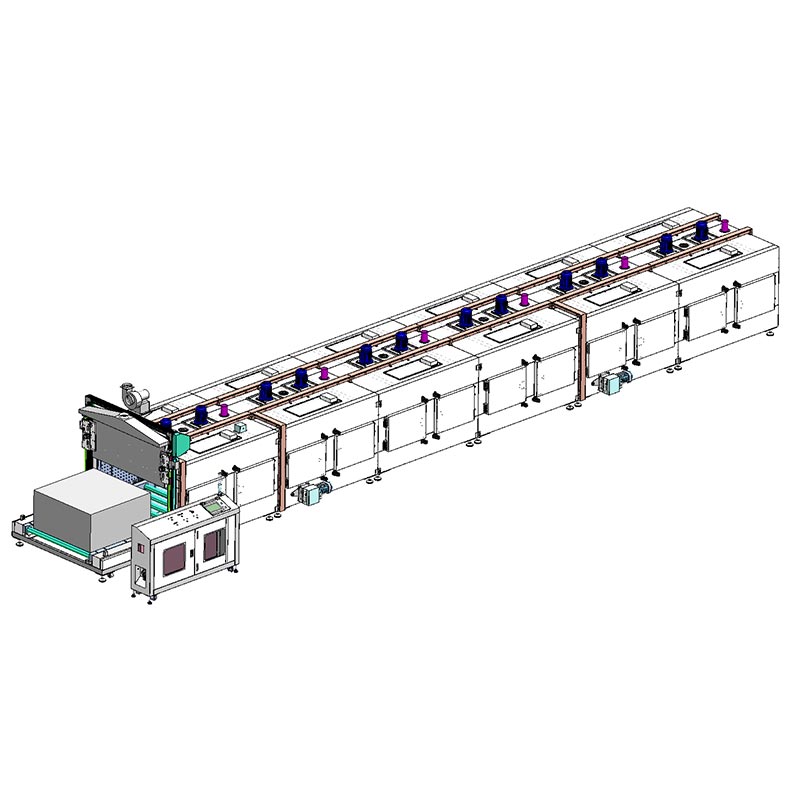

شرح کلی تجهیزات کوره تونلی

گردش کار عملیاتی

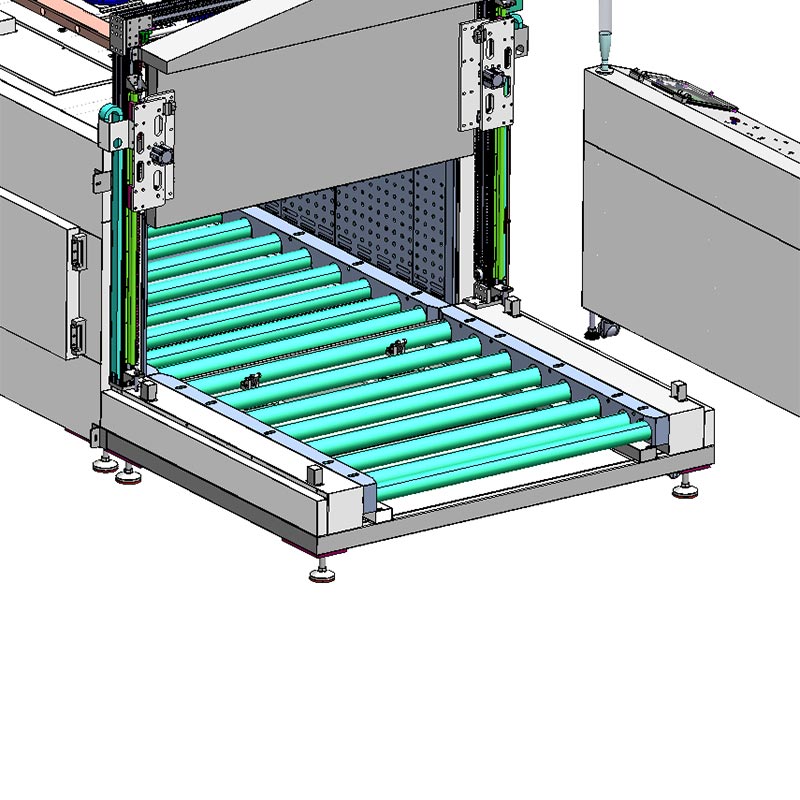

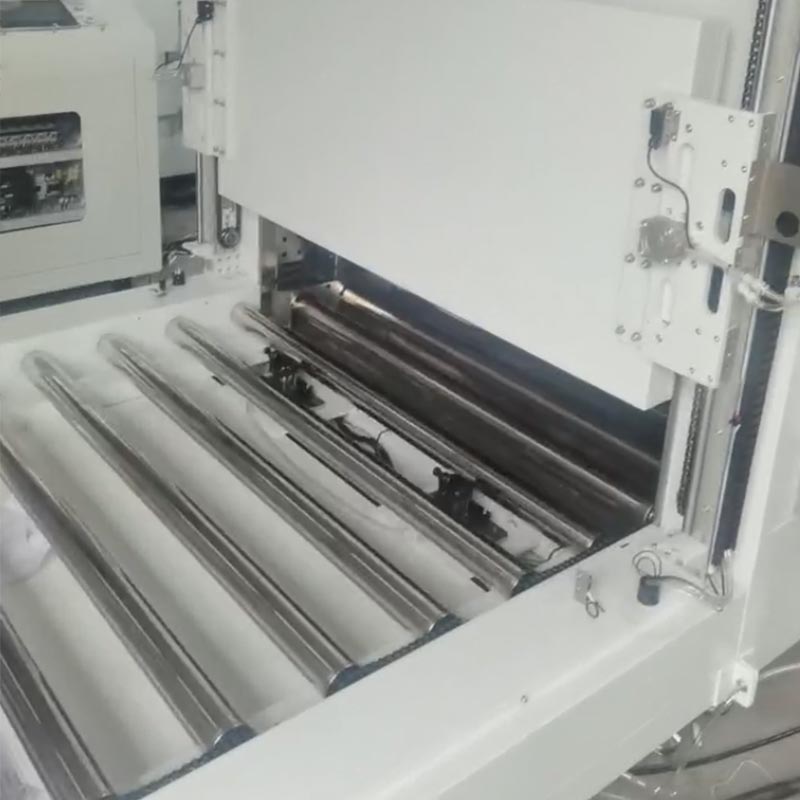

فر تسمه غلتکی Dingfeng مجهز به سیستم موقعیت یابی پنوماتیکی نیمه اتوماتیک پیشرفته است. اپراتور یک پالت 1200x1200 میلی متری را به صورت دستی در مقابل ایستگاه های پنوماتیکی در ایستگاه تغذیه قرار می دهد تا تسمه نقاله را راه اندازی کند. متعاقباً، بافل‌های پنوماتیکی با غلتک‌های با گشتاور بالا همگام می‌شوند تا پالت‌ها را به صورت مرحله‌ای حمل کنند. پیشبرد آنها در گام های 1550 میلی متری؛ پس از هر حرکت، توقف ها به طور خودکار برای دریافت واحد بعدی تنظیم مجدد می شوند. هنگامی که اجاق به ظرفیت کامل داخلی خود یعنی 9 پالت رسید، یک دروازه خودکار بالابر محفظه را آب بندی می کند و یک XINJE PLC سیستم گردش هوای گرم با توان بالا را فعال می کند. این سیستم از طریق سمعی و بصری یکپارچه به اپراتور هشدار می دهد آلارم ها فرآیند تخلیه منعکس کننده منطق بارگیری است و از مکانیسم پله پنوماتیکی با دقت بالا استفاده می کند. به طور ایمن و منظم پالت ها را به محل استقرار انتقال دهید.

سوالات متداول (سؤالات متداول) - اجاق تونلی نوار نقاله غلتکی

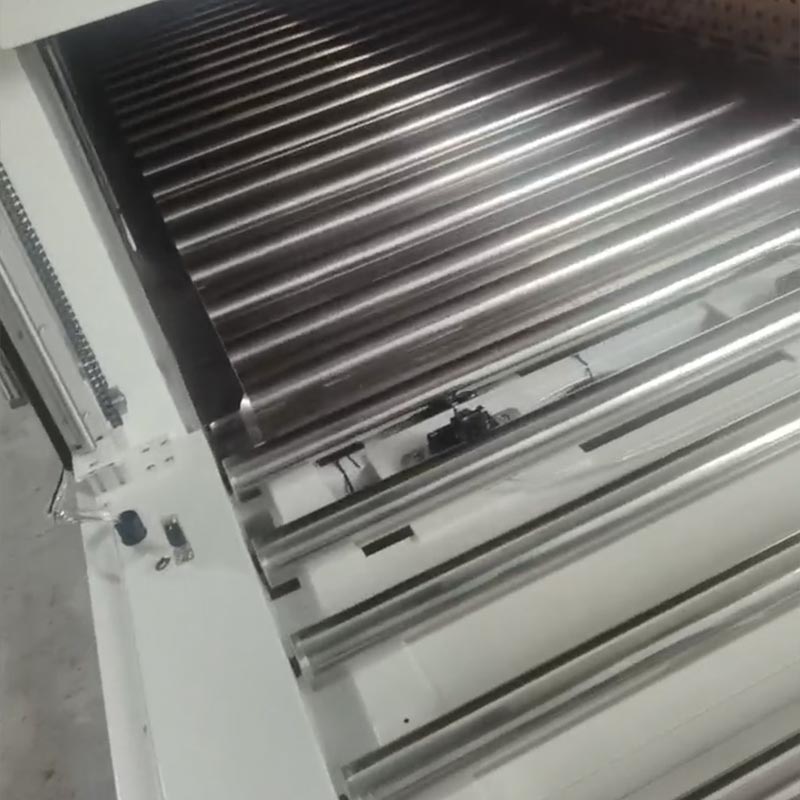

Q1: چگونه می توانیم اطمینان حاصل کنیم که غلتک 76 میلی متری در دمای 200 درجه سانتی گراد تغییر شکل نمی دهد؟

پاسخ: غلتک دارای بلبرینگ تقویت شده در داخل است و قطر غلتک 210 میلی متر است. این مواد متحمل شده اند عملیات تثبیت حرارتی برای اطمینان از اینکه حتی در شرایط بار کامل قطعه کار 1200×1200 میلی متر، غلتک می تواند تمرکز کامل و چرخش صاف را حفظ کند و در هر شرایط آب و هوایی تغییر شکل نمی دهد یا گیر نمی کند. محیط گرمایشی

Q2: آیا می تواند با ارتفاع های مختلف محصول سازگار شود؟

پاسخ: بله. ارتفاع داخلی موثر 700 میلی متر است که برای محصولات سخت افزاری با اندازه بزرگ بسیار مناسب است. را یکنواختی 5-8 ± درجه سانتیگراد حفظ می شود.

Q3: سیستم اگزوز چگونه گاز خروجی حاصل از پاشش یا کم آبی را کنترل می کند؟

پاسخ: ما یک فن اگزوز اجباری 750 واتی با دمای بالا در ورودی نصب کردیم و دریچه های هوای جدید قابل تنظیم را تنظیم کردیم. در هر منطقه گرمایشی این امر تخلیه سریع رطوبت و VOCs را تضمین می کند و از تجمع گاز جلوگیری می کند و ایجاد یک محیط تازه و پایدار از نظر اکسیداتیو برای پوشش شما.
