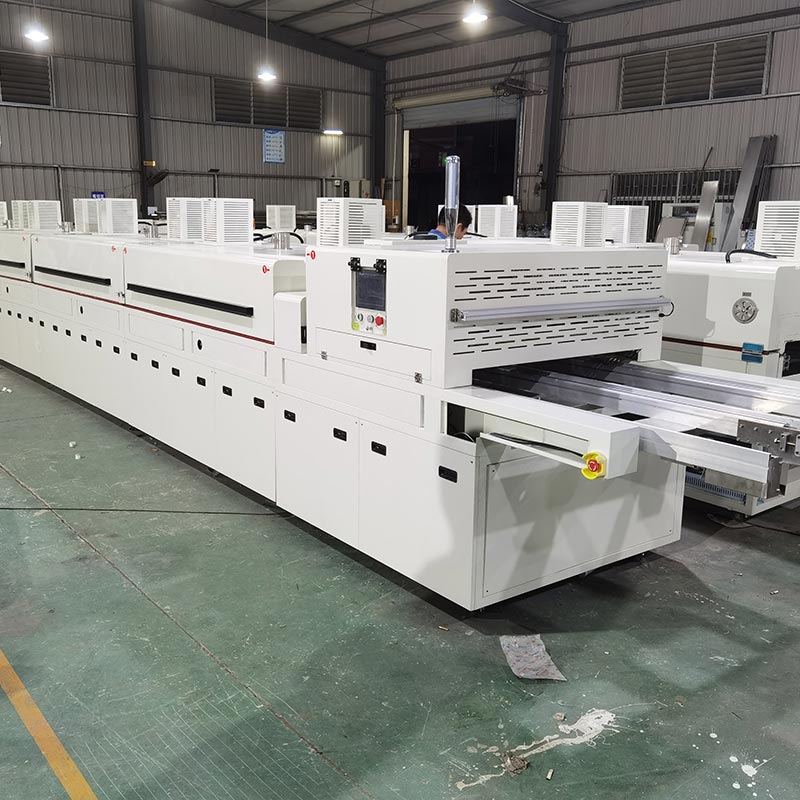

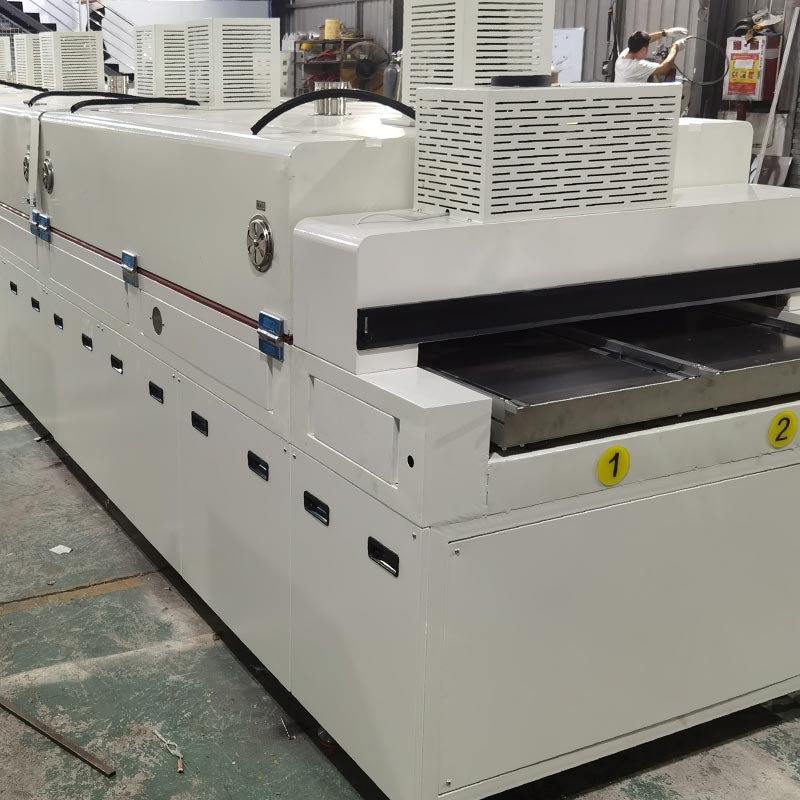

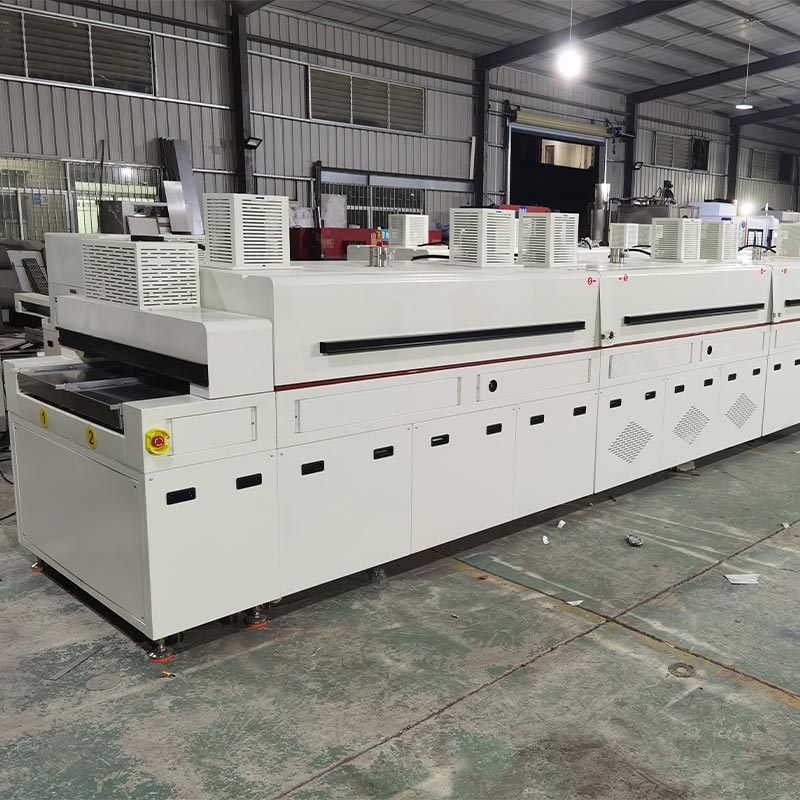

فر تونلی IR زنجیره ای چند سرعته

در صنعت پرسرعت 3C و الکترونیک، راندمان تولید به ادغام یکپارچه گرمایش و تدارکات بستگی دارد. فر تونل IR زنجیره ای چندسرعته Dingfeng یک راه حل سنگین با کیفیت بالا و در همه شرایط آب و هوایی است که به طور خاص برای عملکرد فوق العاده طراحی شده است. با بیش از 20 سال تخصص حرارتی، طراحی مدولار ما دارای یک سیستم زنجیره ای پیشرفته SUS201 و مجهز به ریل های راهنمای آلومینیومی اختصاصی است که گردش حامل های خودکار را بهینه می کند. به عنوان یک تولید کننده و تامین کننده چینی، ما این محصول با کیفیت بالا را در اختیار عمده فروشان در سراسر جهان قرار می دهیم.

ارسال استعلام

توضیحات محصول

شما می توانید سفارش انبوه فر تونل IR زنجیره ای چند سرعته را از دینگ فنگ خریداری کنید. برخلاف کوره های همرفت معمولی، اشعه مادون قرمز می تواند به محصولات نفوذ کند و جوهر و رزین را از داخل درمان کند. ما همچنین تجهیز کرده ایم سیستم گردش چرخشی فولاد ضد زنگ 10.5 اینچی خود توسعه یافته برای اطمینان از توزیع یکنواخت هوای گرم در محدوده عرض موثر 460 میلی متر. این اجاق دارای پنج منطقه گرمایش مستقل است که توسط Delta PLC و SSR کنترل می شود ماژول ها، و قادر به ارائه توزیع دقیق حرارت مورد نیاز برای پخت با کیفیت بالا و بدون حباب است.

پارامترهای فنی اصلی

خیر	مورد	مشخصات
1	مدل	DF-IR4613-2
2	ابعاد کلی	L13000 * W1300 * H1720mm
3	قدرت	AC380V 68KW 50Hz
4	طول ورودی موثر	200 میلی متر
5	طول منطقه گرمایش	2000 میلی متر * 5 بخش
6	طول خروجی موثر	1000 میلی متر (کشش زنجیر دو سرعته)

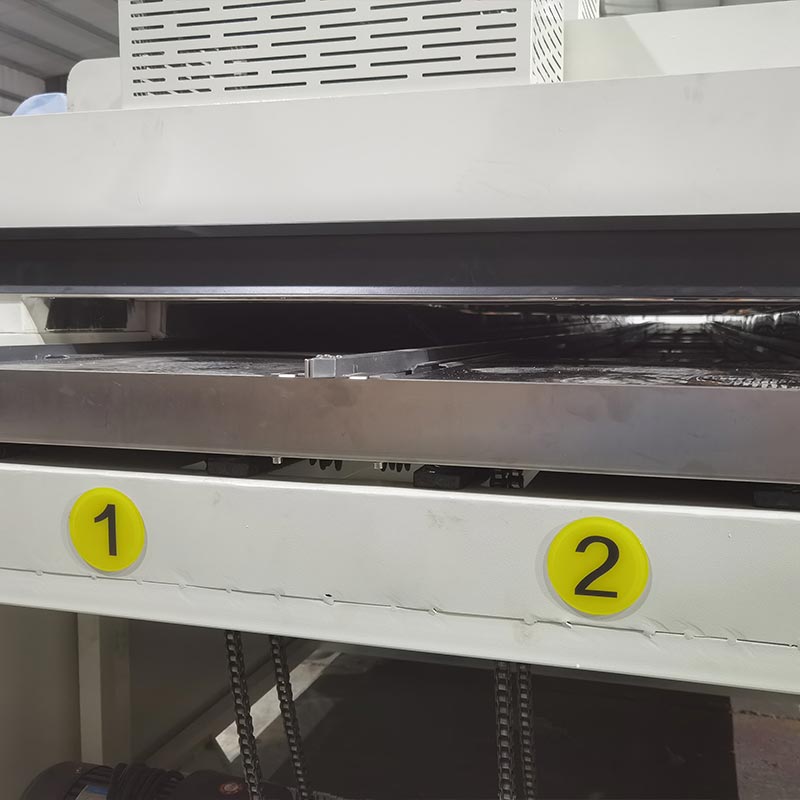

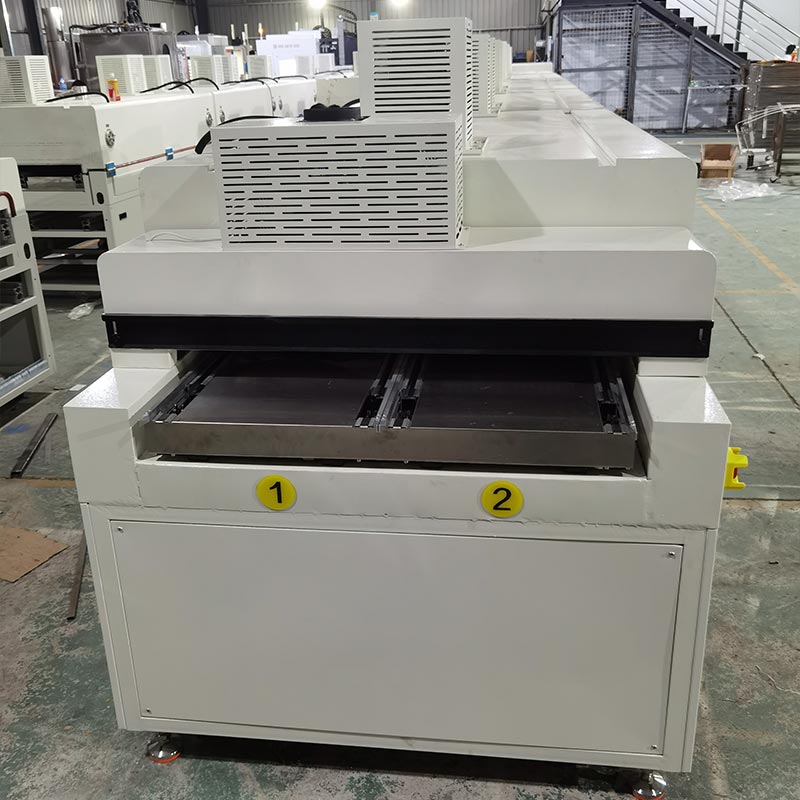

7	پهنای نوار نقاله موثر	460mm*2
8	ارتفاع موثر نوار نقاله	0 تا 50 میلی متر قابل تنظیم
9	سرعت نوار نقاله	0 تا 3 متر در دقیقه قابل تنظیم
10	ارتفاع کار	910 × 940 میلی متر قابل تنظیم است
11	حالت پخت	گردش هوای گرم + IR
12	کنترل دما	دلتا PLC + ماژول کنترل دما دلتا، دقت ± 0.5 ℃
13	خروجی گرمایش	رله حالت جامد SSR
14	محدوده دمای پخت	RT~180℃
15	یکنواختی دما	≤±5℃
16	دمای سطح فر	≤محیط +8℃
17	بخاری	لامپ کریستال فیبر کربن IR

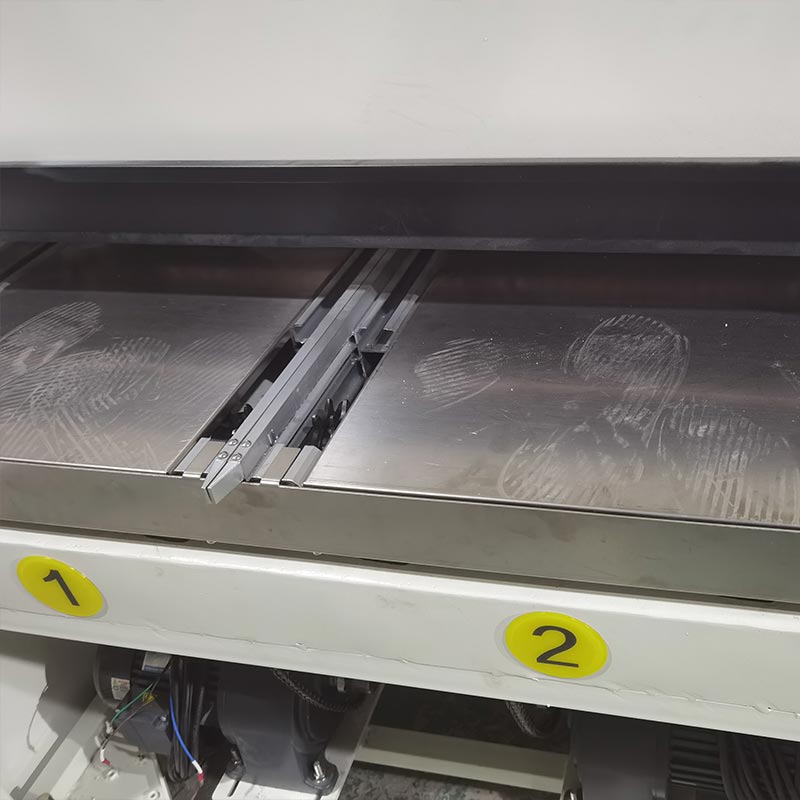

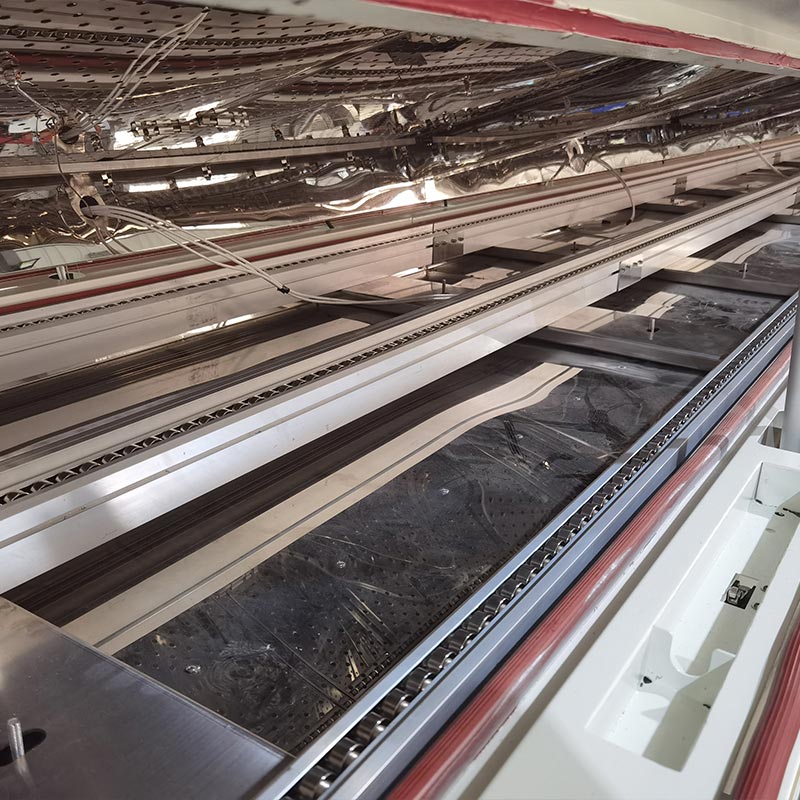

18	تسمه نقاله	SUS201-2.5 زنجیر دو سرعته

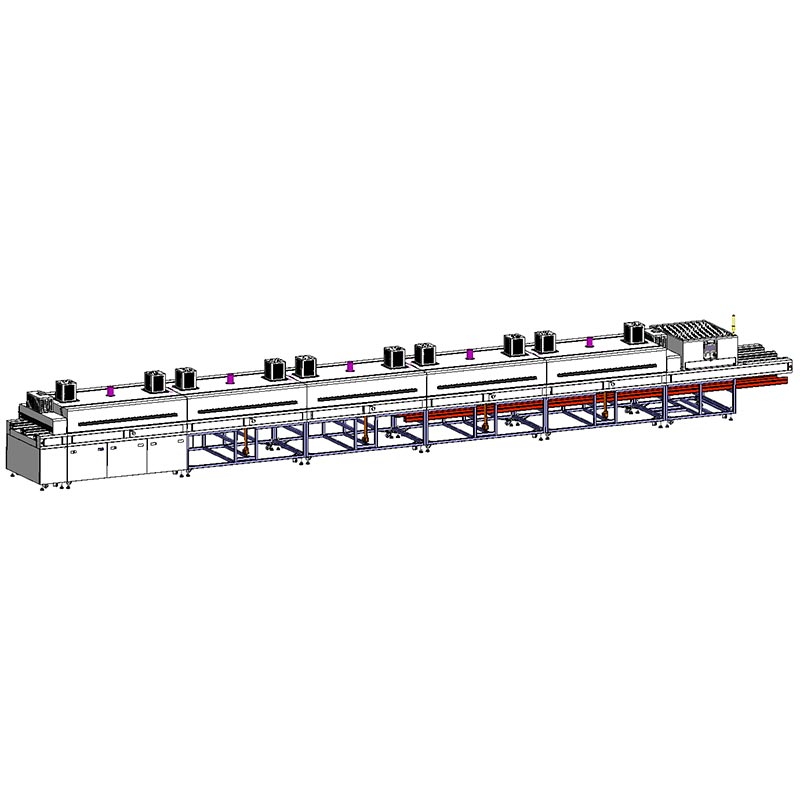

19	طول خط برگشت	8 متر، همسطح با ریل راهنمای خروجی بالایی
20	نظافت و نگهداری	پوشش جانبی بازشو برقی
21	اگزوز طبیعی منطقه کیورینگ	5 خروجی، قطر 4 اینچ، ~ 0.8m³/min هر کدام
22	اگزوز گازهای زائد ورودی/خروجی	2 خروجی، قطر 5 اینچ، هر کدام ~ 9 متر مکعب در دقیقه
23	خنک کننده محصول	خنک کننده فن محوری با سرعت بالا + فن سانتریفیوژ پایین با صدای کم. 23 متر مکعب در دقیقه، قطر 6 اینچ، 1 خروجی
24	کل جریان گاز زباله	~45 متر³ در دقیقه
25	حفاظت ایمنی	محافظت در برابر نشت، اضافه بار، دمای بیش از حد و توقف اضطراری

ویژگی های طراحی

این تیم ابتدا در طراحی به اصل ایمنی پایبند است و اطمینان حاصل می کند که یک گاوصندوق به اپراتورها ارائه می شود محیط کار اعتماد در تولید مدرن مبتنی بر داده است. ما پوشش کوره میله فشار الکتریکی را ترکیب می کنیم با دستگاه قطع کننده گرمایش خودکار هنگام باز شدن. فر تونل مادون قرمز زنجیره ای چند سرعته ما مجهز به یک صفحه نمایش لمسی 10.2 اینچی WayneView با وضوح بالا، به اپراتورها اجازه می دهد دما، تسمه نقاله را مشاهده کنند. فرکانس و جریان خروجی در زمان واقعی این سیستم می‌تواند منحنی‌های دما را تا 90 روز ذخیره کند و این را فراهم کند قابلیت ردیابی دیجیتال کامل برای ممیزی های کیفیت دقیق و بهینه سازی فرآیند مورد نیاز است.

مزایای ما

فر تونلی IR زنجیره ای چند سرعته به طور ویژه برای دستیابی به حداکثر استفاده از فضا طراحی شده است. 8 متر طول تسمه نقاله دو کاناله دوار یک فرآیند حمل و نقل مداوم را تسهیل می کند. فضای داخلی ساخته شده است فولاد ضد زنگ روکش آینه ای که از ریزش ذرات جلوگیری می کند. فریم از 40# درجه صنعتی ساخته شده است پروفیل های فولادی و با پوشش پودری با دمای بالا درمان می شود که دوام بسیار بالایی را تضمین می کند. برای حفظ الف محیط کاری راحت، ما از مواد عایق 120K سیلیکا-آلومینا و لایه عایق هوای دو منظوره استفاده می کنیم. خنک نگه داشتن پوسته و صرفه جویی در مصرف انرژی ZDF-200 ما تضمین می کند که محصولات قبل از آن به سرعت به دمای اتاق می رسند خروج از خط تولید

کنتور مصرف انرژی تجهیزات

مورد	قدرت	تعداد	مجموع
سیستم گرمایش منطقه 1-5	10.8 کیلو وات	5 ست	54 کیلو وات
موتور خط نقاله	1.5 کیلو وات	2 ست	3 کیلو وات
موتور نوار نقاله برگشت	0.4 کیلو وات	2 ست	0.8 کیلو وات
اگزوز فن	200 وات	2 ست	0.4 کیلو وات
خنک کننده هوای اجباری	2 کیلو وات	1 مجموعه	2 کیلو وات
فن گردش هوای گرم	0.75 کیلووات / واحد	10 ست	7.5 کیلو وات
توان کل	—	—	≈68KW
توان عملیاتی معمولی (در دمای ثابت)	—	—	≈40 کیلووات در ساعت
نیاز تامین هوا	/	—	/
مصرف آب	/	—	/

سناریوی کاربردی

اجاق تونلی IR زنجیره ای چند سرعته عمدتاً به طور گسترده در سناریوهای عملیات حرارتی صنعتی استفاده می شود که نیاز به هماهنگی با صفحات ثابت برای عملیات خط مونتاژ پیوسته در مقیاس بزرگ. این روش پخت برد PCB و پیری اجزا را پوشش می دهد پخت در زمینه نیمه هادی الکترونیکی، خشک کردن ورق الکترود باتری لیتیومی و پیری سلول در دمای بالا در صنعت انرژی جدید، پخت پوشش اجزا و بازپخت تنش بخش پلاستیکی در خودرو و زمینه های لوازم خانگی و همچنین خشک کردن مواد بسته بندی در صنایع غذایی و دارویی.
